HC3001系列料位计是一种基于射线采集监控的非接触式体料位计,可以有效监控灰斗、省煤器、仓泵、灰库等非透明料仓料位。

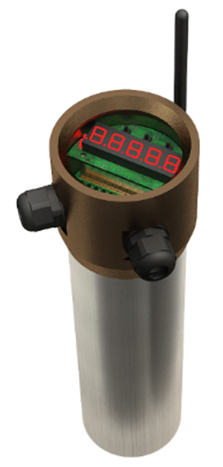

仪表结构



仪表使用
1、单机使用,用来指示料位满空开关报警输出。
2、与手抄器配合使用,在场合不易于人员操作的时候使用手抄器对料位计进行操作。
3、无人值守远程在线监控,此种应用场合需要配备远程主机与上层云计算服务器。现场料位计通过短程无线网络将料位信息上传至远程主机,远程主机通过GPRS将现场监控的料位计信息上传至服务器,通过服务器对现场料位情况进行远程监控。

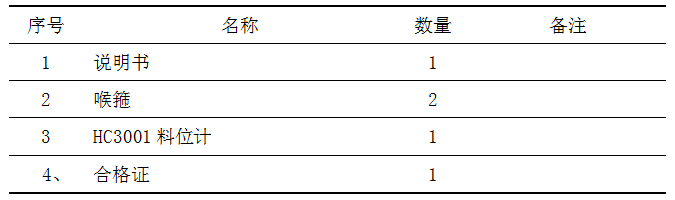

装箱清单
在安装使用之前请确认您收到的产品以及附件清单。

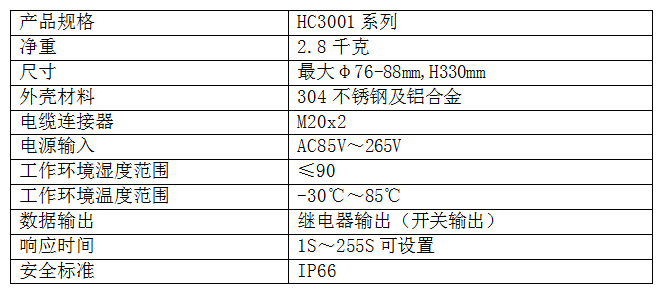

产品规格



仪表操作
仪表共计有三个按键,其中进入按键还具有双击功能,负责切换工作界面和设置界面。

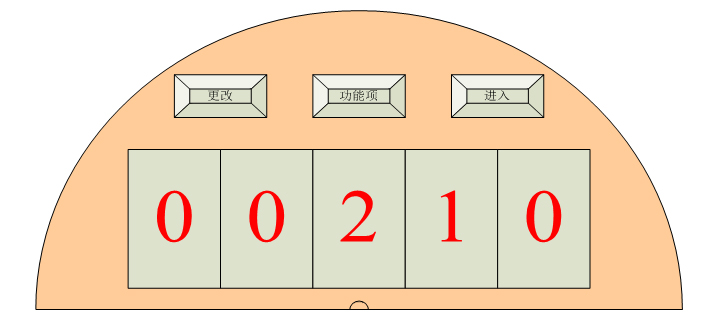

仪表正面示意图如下图所示:

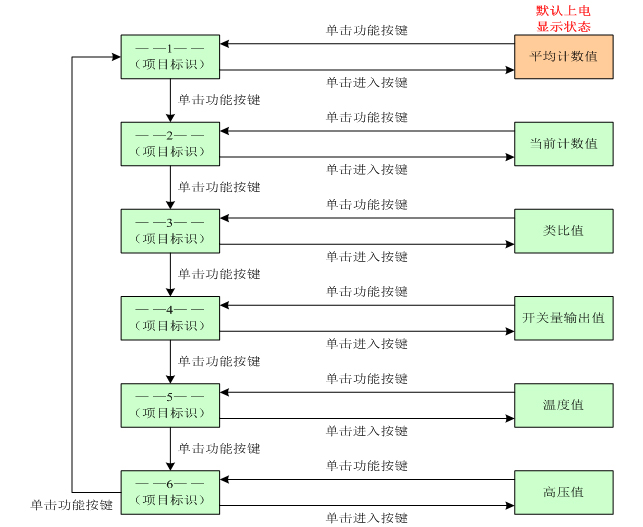

工作菜单界面中各个状态关系如图所示:

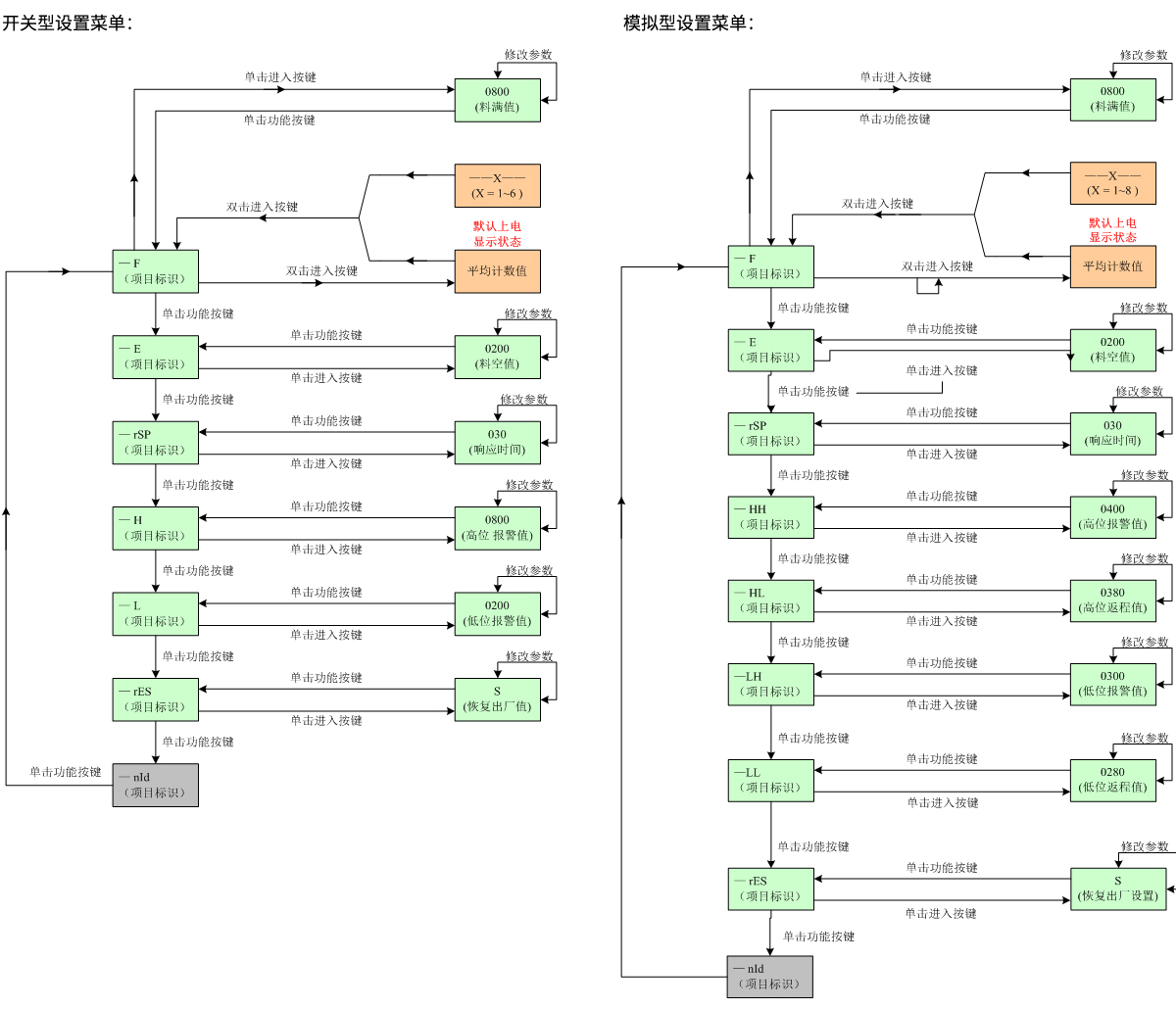

设置菜单界面中各个状态关系如图所示:

状态起始由平均计数值状态或者项目标识状态,——nId为不可更改项目表示仪表地址。修改参数方法:单击进入按键切换更改位,单击更改按键更改具体值。

产品安装

步骤
1、准备安装支架,支架选用45#角钢(长度:保温层厚度+250mm,无保温的固定支架250mm长即可);
2、将固定支架水平焊接在容器上;
3、把HC3001系列料位计用喉箍固定在支架上;
4、按照接线端子图进行接线连接即可。

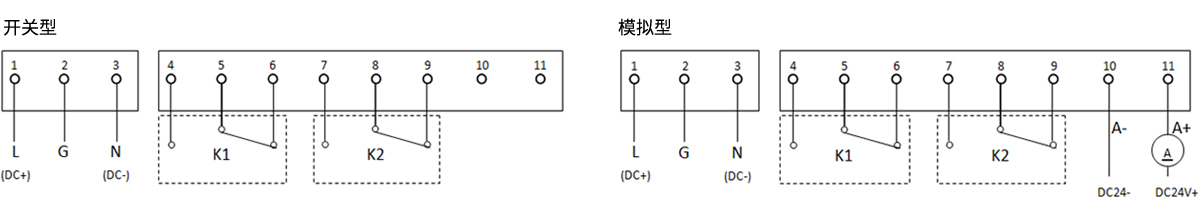

接线端子图

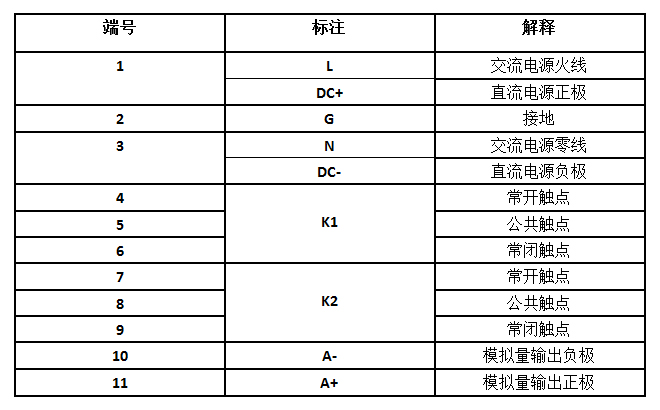

端子解释
注开关量型K1、k2 同步输出,模拟量型 K1为高料位位置状态 K2为低料位位置状态

料位计网络监控解决方案
料位计远程监控方案如图所示:
